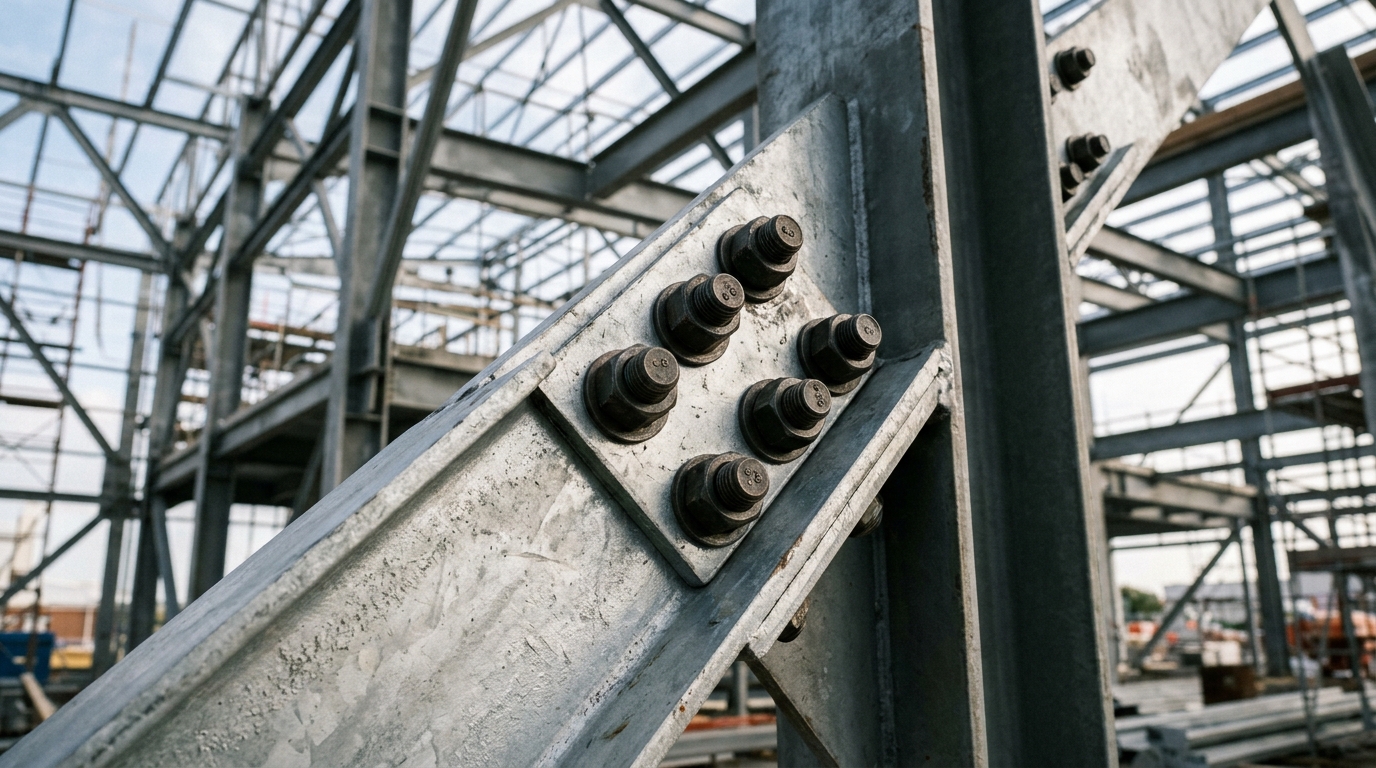

Çelik yapıların emniyeti, yük aktarım kapasitesi ve kullanım ömrü, kullanılan ana profil veya plakaların kalitesi kadar bu elemanları bir arada tutan bağlantı elemanlarının niteliğine de bağlıdır. Civata, somun, pul, saplama ve ankraj gibi bileşenlerden oluşan sistemlerde çelik yapı bağlantı elemanları malzeme seçimi, yapısal bütünlüğün korunması için kritik bir mühendislik kararıdır. Statik ve dinamik yükler altında çalışan bu parçaların akma dayanımı, çekme mukavemeti, çentik darbe direnci ve korozyon dayanımı gibi mekanik özelliklerinin proje şartlarına tam uyum sağlaması gerekir.
Çelik Yapı Bağlantı Elemanlarında Temel Mekanik Performans Kriterleri
Bağlantı elemanı seçiminde öncelikle yapının maruz kalacağı yük türü ve çevresel faktörler analiz edilir. Yapısal bir birleşim noktasında kullanılan malzemenin sadece yüksek mukavemete sahip olması yeterli değildir; aynı zamanda gevrekleşmeden deformasyonu sönümleyebilecek sünekliğe de sahip olması beklenir.
- Akma ve Çekme Dayanımı: Cıvataların üzerindeki gerilme plastik deformasyon sınırını aşmamalıdır. TS EN ISO 898-1 standardına göre tanımlanan mekanik sınıflar (8.8, 10.9, 12.9 gibi), malzemenin nominal çekme ve akma dayanımlarını doğrudan ifade eder.
- Çentik Darbe Direnci (Tolerans ve Tokluk): Düşük sıcaklıklarda çalışan endüstriyel tesisler veya dinamik rüzgar/deprem yüklerine maruz kalan köprü projelerinde, malzemenin gevrekleşme eğilimi gösterip göstermediği kontrol edilmelidir.
- Yorulma (Fatigue) Mukavemeti: Sürekli tekrarlanan titreşim ve değişken yükler altında çalışan çelik konstrüksiyon birleşimlerinde, çelik alaşımı mikro yapısının homojenliği yorulma ömrünü doğrudan belirler.
Bağlantı Elemanı Üretiminde Kullanılan Çelik Türleri
Bağlantı elemanlarının imalatında kullanılan çelikler, istenen mekanik sınıf ve çalışma koşuluna göre farklı alaşım elementleri ve ısıl işlem süreçleriyle şekillendirilir.
1. Karbon Çelikleri
Düşük ve orta mukavemet gerektiren standart birleşimlerde yaygın olarak kullanılır. İçerdikleri karbon miktarına bağlı olarak işlenebilirlikleri yüksektir. Ancak yüksek mukavemet sınıfı (örneğin 8.8 ve üzeri) civata üretiminde tek başına yeterli mekanik performansı sağlayamayabilirler. Yük altında çalışan yapısal detaylar için uygun kaliteye sahip karbon çelikleri tercih edilmelidir.
2. Islah Çelikleri (Isıl İşlem Görmüş Alaşımlı Çelikler)
Yüksek çekme ve akma dayanımı hedeflenen 8.8, 10.9 ve 12.9 mukavemet sınıfındaki civata ve saplamaların üretiminde temel hammadde grubunu oluşturur. Bünyesindeki krom, molibden ve nikel gibi alaşım elementleri sayesinde sertleşebilirlik kabiliyetleri oldukça yüksektir. Su verme ve temperleme (ıslah) işlemleri sonucunda hem yüksek mukavemet hem de üstün darbe tokluğu elde edilir. Çelik yapılarda ağır yük taşıyan ana birleşim noktaları için özel vasıflı ıslah çelikleri standart çözüm sunar.
3. Sementasyon Çelikleri
Genellikle yüzeyde yüksek aşınma direnci, çekirdekte ise yüksek tokluk istenen özel bağlantı ve pim sistemlerinde değerlendirilir. Dış yüzeyi karbonlandırılarak sertleştirilen bu vasıflı çelikler, dinamik aşınmanın yoğun olduğu mekanik birleşim alanlarında kullanılır. Vasıflı sementasyon çelikleri doğru ısıl işlem süreçleriyle işlendiğinde yüksek çalışma ömrü sağlar.
Çevresel Koşullar ve Korozyon Riskinin Malzeme Seçimine Etkisi
Çelik yapıların kurulduğu coğrafi konum ve ortam şartları, bağlantı elemanlarında malzeme türünün ve yüzey koruma yönteminin seçilmesinde belirleyicidir. Deniz kenarı, endüstriyel tesisler, yüksek nemli veya kimyasal buhara maruz kalan alanlarda standart çeliklerin korozyona uğrama hızı oldukça yüksektir.
Korozyon önleme stratejileri şunlardır:
- Sıcak Daldırma Galvaniz (HDG): Yüksek mukavemetli çelik cıvatalarda korozyon koruması sağlarken hidrojen gevrekleşmesi riski dikkate alınmalıdır. 10.9 ve daha yüksek sınıftaki çeliklerde asitle temizleme ve kaplama süreçleri titizlikle yönetilmelidir.
- Elektro Galvaniz ve Çinko Pul Kaplamalar: İnce kaplama kalınlığı gerektiren hassas dişli birleşimlerde tercih edilir.
- Paslanmaz Çelik Kullanımı: Agresif kimyasal ortamlarda A2 (AISI 304) veya A4 (AISI 316) kalitede östenitik paslanmaz çelik bağlantı elemanları öne çıkar. Ancak paslanmaz çeliklerin mekanik çekme dayanımının yüksek mukavemetli ıslah çeliklerinden farklı hesaplanması gerekliliği unutulmamalıdır.
Civata ve Somun Mukavemet Sınıfları Karşılaştırması
Aşağıdaki tablo, çelik yapılarda en sık kullanılan civata mukavemet sınıflarının mekanik karakteristiklerini özetlemektedir:
| Mukavemet Sınıfı | Nominal Çekme Dayanımı (N/mm²) | Akma Dayanımı Oranı (%) | Tipik Kullanım Alanı |
|---|---|---|---|
| 4.6 / 5.6 | 400 / 500 | %60 | Hafif çelik yapılar, tali bağlantılar, ikincil elemanlar |
| 8.8 | 800 | %80 | Standart yapısal çelik birleşimleri, çatı makasları, kolon-kiriş bağlantıları |
| 10.9 | 1000 | %90 | Ağır sanayi yapıları, köprüler, yüksek ön germeli (HV/HR) birleşimler |
| 12.9 | 1200 | %90 | Özel makine şasileri, yüksek dinamik yüklü vinç yolları ve darbe alan birleşimler |
Bağlantı Elemanı Malzemesi Seçilirken Sık Yapılan Hatalar
Mühendislik hesaplarında sıklıkla gözden kaçan detaylar, bağlantı noktalarında zamansız hasarlara ve yüksek bakım maliyetlerine yol açabilir:
- Sadece Çekme Dayanımına Odaklanmak: Yüksek mukavemetli bir çelik seçildiğinde malzemenin sünekliğinin azaldığı unutulmamalıdır. Deprem bölgelerindeki çelik konstrüksiyonlarda aşırı sert ve gevrekleşmiş çelikler beklenmeyen kırılmalara sebep olabilir.
- Yanlış Somun ve Civata Eşleşmesi: Civata sınıfına uygun mukavemette somun seçilmemesi durumunda, torklama esnasında veya yük altında diş sıyrılmaları meydana gelir. (Örneğin 10.9 sınıfı bir civata ile en az 10 sınıfı somun kullanılmalıdır).
- Hidrojen Gevrekleşmesi Riskini İhmal Etmek: Sertliği yüksek alaşımlı çeliklerin kaplanması sırasında bünyeye giren hidrojen, zamanla mikro çatlaklar oluşturarak yük altında aniden gevrekleşmeye yol açabilir.
Projenize Özel Doğru Çelik Hammadde İhtiyaçlarının Belirlenmesi
Çelik yapı projelerinde uzun vadeli güvenlik ve maliyet optimizasyonu sağlamak, doğru standartlardaki vasıflı çelik hammaddesinin tedarik edilmesiyle başlar. Bağlantı elemanı imalatçıları ve proje yüklenicileri için malzeme kalitesinin izlenebilirliği, sertifikasyonu ve uluslararası normlara uygunluğu garanti altına alınmalıdır.
Projenizin gereksinim duyduğu mekanik niteliklere, kimyasal alaşım detaylarına ve vasıflı çelik tedarik çözümlerine ulaşmak için Egeçel Metal iletişim kanalları üzerinden uzman ekibimizle doğrudan iletişime geçebilirsiniz.
Çelik Yapı Bağlantı Elemanları Hakkında Sıkça Sorulan Sorular
Çelik yapılarda 8.8 ve 10.9 kalite civata arasındaki fark nedir?
8.8 kalite civatalar minimum 800 N/mm² çekme dayanımına sahipken, 10.9 kalite civatalar minimum 1000 N/mm² çekme dayanımı sunar. 10.9 kalite ürünler daha yüksek yük taşıma kapasitesi gerektiren köprü, torklu ön germeli birleşimler ve ağır sanayi konstrüksiyonlarında tercih edilir.
Bağlantı elemanlarında alaşımlı çelik kullanımı neden gereklidir?
Karbon çeliği belirli bir kesit kalınlığından sonra derinlemesine sertleşemez. Nikel, krom ve molibden içeren alaşımlı çelikler, ısıl işlem esnasında malzemenin tüm kesit boyunca homojen sertlik ve yüksek darbe tokluğu kazanmasını sağlar.
HV ve HR civata setleri malzeme açısından ne anlama gelir?
HV ve HR sistemleri, yüksek mukavemetli yapısal ön germeli civata-somun takımlarını ifade eder. Bu sistemlerde kullanılan malzemenin süneklik ve tork-gerilim ilişkisi EN 14399 standardına göre özel olarak kontrol edilir.
